V錐流量傳感器獨特的錐形節流的物理結構，不但擴大了介質流量的測量范圍，還具有流體整流的特殊構造，因此在工藝上直管段要求很低，完全不同于其它差壓型流量計需要很長的直管段來流體穩流。V錐流量傳感器繼承了傳統差壓式流量計穩定性好、通用性強的優點，并避免了傳統差壓流量計的局限性。

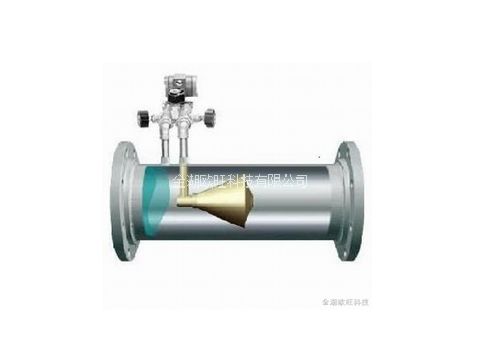

V錐流量傳感器的基本原理是在測量管中同軸安裝的V錐體和相應的取壓口。該測量管和V錐體是經過設計，精密加工的。
◆流量測量系統組成：
V錐流量計由內置錐體節流體與三閥組、散熱件、引壓管、差壓變送器、流量計算機組成流量測量系統。對于氣體和蒸汽等介質，可加溫度、壓力補償，組成質量流量和標準體積測量系統。
◆技術參數：
1、公稱通徑：DN50～DN700（DN700以上為焊接式）；
2、公稱壓力：PN1.0、PN1.6、PN4.0（MPa）；
3、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量 程比4∶1時，精度等級：≤0.30)
4、重復性：±0.1%；
5、量程比（范圍度）：通常為10∶1，選擇合適的參數可達到50∶1
6、工作溫度范圍：-40℃～550℃；
7、環境溫度范圍：-40℃～65℃；
8、工作壓力：0～40MPa(有多個壓力等級可供選擇)
9、壓損小：同樣的β值，壓損是孔板1/3～1/5
10、安裝直管段要求：前0-3D直管道，后0-1D直管段
11、適用流體介質：①氣體:煤氣：焦爐煤氣、高爐煤氣、城市煤氣；天然氣：包括含濕量5%以上的天然氣；各種碳氫化合物氣體：烷烴類，烯烴類等氣體；腐蝕性氣體：濕的氯化物氣體等；空氣：包括含水、含塵埃的空氣、壓縮空氣等；煙道氣：各種鍋爐、加熱爐排放的煙道氣）
②液體：油類：原油、燃料油、含水乳化油、柴油等；水：原水、飲用水、生產水，污水等；
各種水溶液：酸、堿、鹽水溶液等；有機物化學品：甲醇、乙二醇、二甲苯等；
③蒸氣：飽和蒸汽和過熱蒸汽
④特殊流體：油+HC氣+沙；加氣的水：H20+N2+空氣；H20+CO2等
◆主要使用特征：
1、精度高，重復性好：V錐流量計的精度為測量值的±0.5%,重復性為±0.2%。
2、量程比寬，壓損低：V錐流量計正常情況下量程比為10：1。參數準確可以做到30：1，V錐流量計壓力損失僅為孔板的1/5~1/10，可大大降低運行能耗。
3、安裝直管段要求低：由于V錐流量計獨特的中心流線形節流結構，很好地解決了直管段整流的問題，將不規則的流體直接整流成理想流體，前直管段0~3D，后直管段0~1D。
4、長期穩定性能：錐體的獨特設計，保證了流體在流經錐體時，是一種漸變過程，無突變，流量先經過錐體后，在到達錐邊，因此，錐體不會經常性受到流體的磨損，β值可保持長期不變，故儀表長期使用而無需重新標定。
5、應用范圍廣，可測高溫高壓和復雜工況介質：V錐流量計與孔板節流裝置一樣，工作溫度與壓力取決于管道和法蘭的材質與等級。特殊的節流體，使其可測多相水流，電磁干擾介質，各種混合氣體等。非常適合測量如蒸氣、煤氣、原油等臟污介紹。V錐流量計運用工況范圍非常廣，溫度-100℃~500℃，@大壓力40Mpa，雷諾數范圍廣8×103~5×106。氣體：煤氣、天然氣、空氣、氧氣、氮氣、氫氣、甲烷、丙烯、煙氣、飽和蒸氣、過熱蒸氣等。液體：水、油品、乳化液、純水、雙氧水、甘油、醇類、凈水、污水、各種腐蝕性介質等
6、具有自清潔能力：差壓式V錐流量計的特殊設計，使其錐體不存在死區，因此在錐體上不會堆積流體的碎紙、粘渣和雜質，具有自清潔功能。
◆流量計型號規格表
| V錐流量計 | 選型說明 | ||||||||
| 公稱通徑 | -XXX | 100表示DN100 | |||||||
| 結構形式 | Z | 智能一體化 | |||||||
| L | 分體式 | ||||||||
| 測量介質 | 1 | 液體 | |||||||
| 2 | 氣體 | ||||||||
| 3 | 蒸汽 | ||||||||
| 本體形式 | S | 管道式SO（帶頸平焊法蘭連接方式） | |||||||
| W | 管道式WN（帶頸對焊法蘭連接方式） | ||||||||
| F | 法蘭取壓方式 | ||||||||
| B | 直接焊接式 | ||||||||
| J | 保溫夾套式 | ||||||||
| A | 防腐式 | ||||||||
| P | 方管維形 | ||||||||
| H | 管道對夾式 | ||||||||
| 管道靜壓 | A | 0~0.6MPa | |||||||
| B | 0~1.0MPa | ||||||||
| C | 0~1.6MPa | ||||||||
| D | 0~2.5MPa | ||||||||
| E | 0~4.0MPa | ||||||||
| F | 0~6.3MPa | ||||||||
| G | 0~10MPa | ||||||||
| H | 0~16MPa | ||||||||
| I | 0~25MPa | ||||||||
| J | 0~40MPa | ||||||||
| 補償方式 | 0 | 無補償 | |||||||
| P | 單壓力補償 | ||||||||
| T | 單溫度補償 | ||||||||
| Q | 壓力、溫度全補償 | ||||||||
| 一體化信號輸出 | 0 | 無 | |||||||
| 1 | 4~20Ma | ||||||||
| 2 | 脈沖 | ||||||||
| 3 | Hart | ||||||||
| 一體化供電方式 | 0 | 內部電池供電 | |||||||
| 1 | 電池與24VDC雙選擇供電 | ||||||||
| 2 | 外24VDC供電 | ||||||||
